大家好，今天給大家解析長電貼片場MOS管cj2301,cj2302。近期我們南山電子經常接到cj2301和cj2302場效應管的咨詢，前兩天居然有個客戶想用cj2301替代cj2302呢，他的意思是看了規格書發現，cj2301是貼片SOT-23 封裝，絲印代碼是S1,擊穿電壓20V，集電極*大允許電流2.3A，cj2302是貼片SOT-23 封裝，絲印代碼是S2,擊穿電壓20V，集電極*大允許電流2.1A。乍一看好像確實很接近，擊穿電壓相同的情況下，cj2302的*大允許電流小于cj2301，他又急用，所以他覺得在cj2302訂貨有幾天交期的情況下，他想先用cj2301現貨代替，那么MOS管cj2301和cj2302的作用是什么？ cj2301是否真的可以替代cj2302呢？ 另外就是cj2301和cj2302之間又有什么區別呢？下面南山電子就給大家一一解答：
1.首先MOS管場效應管的作用主要有信號的轉換、控制電路的開關，這里我們講解的cj2301和cj2302是MOS管作為開關管的使用。
2. 其次就是cj2301是否可以替代cj2302呢？就像上面那位老客戶所說的，cj2302的*大允許電流小于cj2301，擊穿電壓相同，他覺得可以替代，可是這位采購忽略了一點：cj2302是N溝道，cj2301是P溝道。如果要替換要把原理搞清楚，如果是做開關管用，打開方式是控制柵極電壓，N溝道需要Vgs大于導通電壓時管子才導通，換成P溝道則相反，需要Vgs小于導通電壓，漏源兩極才導通。柵極無電壓時N溝道是常開的，P溝道是常閉的。建議*秀不要替換，沒搞好管子肯定燒壞，還好他之前訂了cj2302，我們客服才能幫他分析并且拒絕了，要是他是新客戶，上來就要cj2302，那就搞錯了。下面南山電子給大家分享下cj2301和cj2302規格書以供大家選型參考：

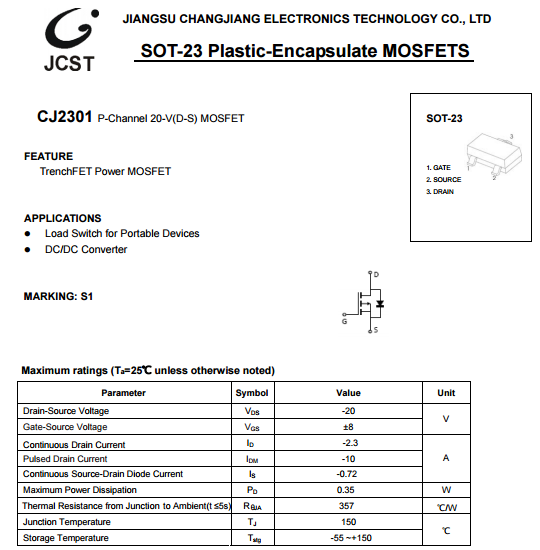

cj2301

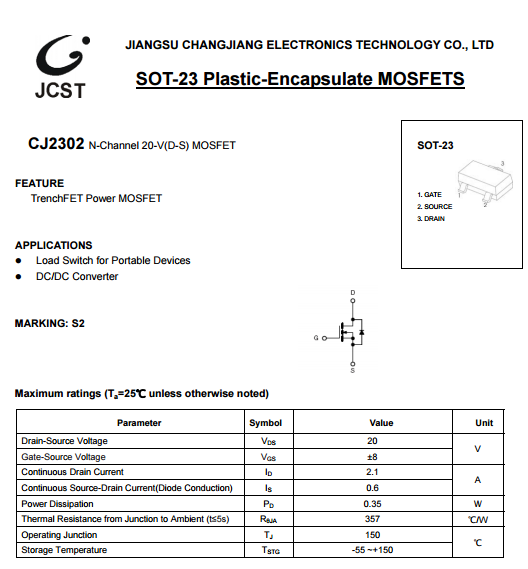

cj2302

以上就是cj2301和cj2302的規格書，所以說大家在選擇MOS管的時候，雖然習慣是看封裝，放大倍數，絲印等，但是是P溝道還是N溝道也一定要看，南山電子作為長電科技授權代理，常年備有cj2301和cj2302現貨，除此貼片MOS管之外，南山電子還提供各類貼片二極管，貼片三極管，三端穩壓管，歡迎各位新老顧客來電垂詢，或者直接到我們某寶店——南山E店直接購買。
