整流二極管緊貼電路板安裝導致過熱斷裂

長電代理商南京南山貼片二極管風華高科代理商
整流二極管是電路PC板上常用的分立元器件。除了在產品選型中藥注意選擇合適的型號和二極管品牌外,在具體安裝和使用過程中也要注意正確的焊接和使用方法。否則可能造成發熱或失效。以下是網友在實際生產使用中碰到的一個問題,我們通過這個實例加以說明。南京南山代理銷售風華高科長電科技、江蘇揚杰和德昌電子等多個品牌的整流二極管,以sot-23、to-92和SOT-89、LL-34等封裝為主,歡迎選購。http://www.wwwhaole11.com/tiepianerjiguan.html。如需更多了解長電科技貼片二極管選型和使用方面的技術問題,可以咨詢南京南山官方網站www.wwwhaole11.com技術部的同事。

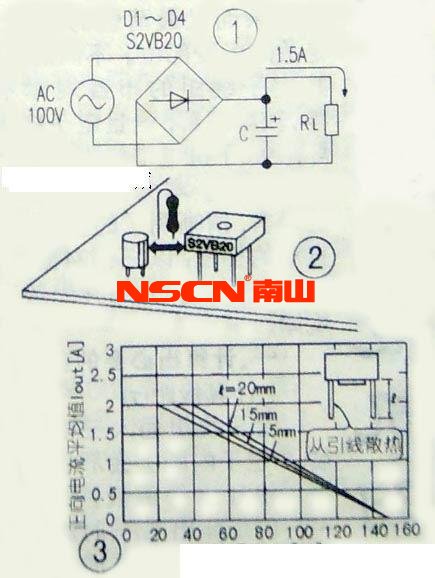

整流二極管電路圖
    上圖所示整流電路.使用中整流橋出現破裂.濾波電容冒煙。進一步檢查發現整流橋發熱較嚴重,由于其引腳被剪短后緊阽印板安裝.其周邊印板已呈現焦黃色。
一、原因
在上圖的電路中,交流正半周時D1、D3導通;負半月時D2、D4導通;整六電流同時經過兩只二極管。白于普通整流二極管的正向壓獎約為1V,因而整流橋上的壓降約約為2V。
如果整流橋輸出電流為1.5A,則整流橋的損耗約為3W,可見整流橋自身的散熱應加以考慮。如果整流橋緊貼印板,與周邊元件(如濾波電容等)距離又太近.其熱量不能有效散發,則可能過熱損壞。
二、對策
對發熱元件的引腳不要剪得過短,應使其底部與印板間懸空;同時加大與周邊元件的間隔.如圖2。圖3是整流橋堆(s2vB20)的引線長度與通過電流的關系曲線.可見引線越短.允許通過的電流越小。
另外。采用正向壓降小的肖特基勢壘極管(SBD)整流,其壓降僅0.5V.可以減小損耗和發熱。
